點擊數：2388C3系列閉式變量柱塞泵

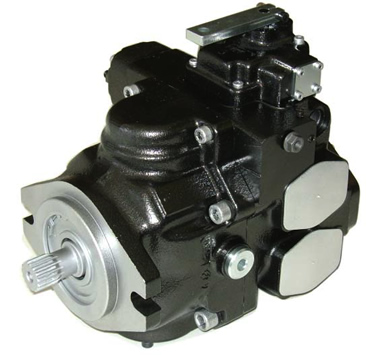

C3 系列變量閉式柱塞泵
產品簡介：C3系列變量柱塞泵適用于閉式液壓系統，通過調節斜盤的角度，排量連續可變，流體方向可逆。 控制方式有：

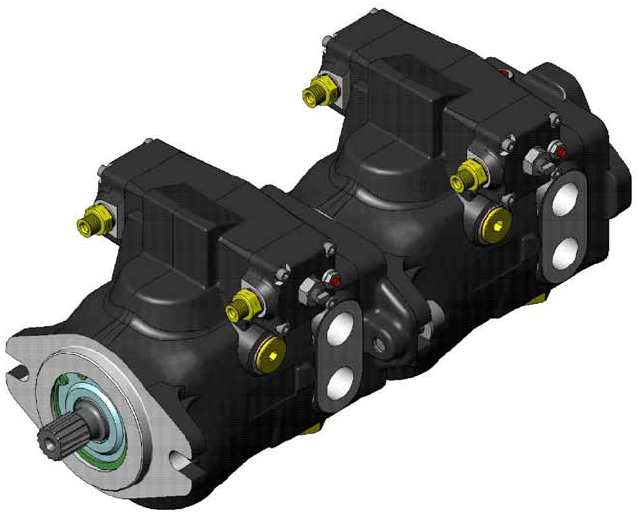

可提供貫穿軸后串接輔助泵或串接柱塞泵，不推薦同時在最高壓力和最高速度的工況下使用。
貫穿軸及可選項：
|
|
|
技術參數：
| 排量 | Displacement | cc/rev | 46-50-64 |
| 連接法蘭 |Connection flange |
|
SAE"B" |
| 補油泵排量 |Charge pump displacement | cc/rev | 13 |
| 最大速度 | Max. speed | rpm | 3600 |
| 額定壓力 | Rated pressure | bar | 300 |
| 峰值壓力 | Peak pressure | bar | 400 |
| 補油壓力 | Charge pressure | bar | 15-25(22標準） |
| 最大殼體壓力| Max. case pressure | bar | 2 |
| 吸油壓力 | Suction pressure | bar | >=0.8 |
| 旋轉部件瞬間慣性| Moment of inertia rotating parts | kg m2 | 0.0046 |
| 重量（大約）| weight (approx) | kg | 29 |
| 最小速度 | Min. speed | rpm | 700 |
訂貨代碼 | Ordering Code
| C3 | 46 | XX | LRX | 6 | 21 | R | 1 | G | 00 | - 00 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
|
1: C3系列變量柱塞泵
2：泵最大排量 46：46cc/rev 50：50cc/rev 64：64cc/rev
3：排量限定器 XX：不要求； 0 - 63 ：從 0cc - 63CC
4：控制方式 AM2：自動控制12V AM4：自動控制24V IND：液壓比例不帶反饋 INP：液壓比例不帶反饋 EI2：電脈沖12V EI4：電脈沖24V IRX：液壓比例帶反饋 LRX：手動控制，帶反饋 E22：電開關12V E24：電開關24V ER2：電比例帶反饋12V ER4：電比例帶反饋24V EP2：電比例不帶反饋12V EP4：電比例不帶反饋24V EH2：12V電比例帶反饋+液壓比例帶反饋 EH4 ：24V電比例帶反饋+液壓比例帶反饋
5：貫穿驅動 1：不帶貫穿驅動，帶補油泵 2：不帶貫穿驅動，不帶補油泵 3：SAE A = Z9-16/32DP 帶補油泵 4：SAE B = Z13-16/32DP 帶補油泵 5：泵組合（精簡版） 6：SAE A = Z9-16/32DP不帶補油泵 7：SAE B = Z13-16/32DP 不帶補油泵 13*：SAE B-B =Z15-16/32DP ， 帶補油泵 14*：SAE B-B =Z15-16/32DP ， 不帶補油泵 注意*：與內部花鍵T13/內部花鍵T15連接
|
|
6：溢流閥壓力設定 14：140bar 17：170bar 21：210bar 25：250bar（標準） 30：300bar 35：350bar 40：400bar
7：旋轉方向 R：CW，順時針旋轉 L：CCW，逆時針旋轉
8：軸端
9：端口連接 G：BSPP螺紋 U：SAE（UNF螺紋，可要求，最低數量50pcs. ） T：A-B端口螺紋3/4"GAS
10: 可選項 00：無可選項 FI：帶過濾器，不適用于AM2/ AM4 FE：過濾器帶電傳感器，不適用于AM2/ AM4 FR：遠程安裝過濾器 P1：電磁球閥12V P2：電磁球閥24V II：液壓微動 IM：機械微動 VS：交換閥
11：特殊版本|Special versions |
